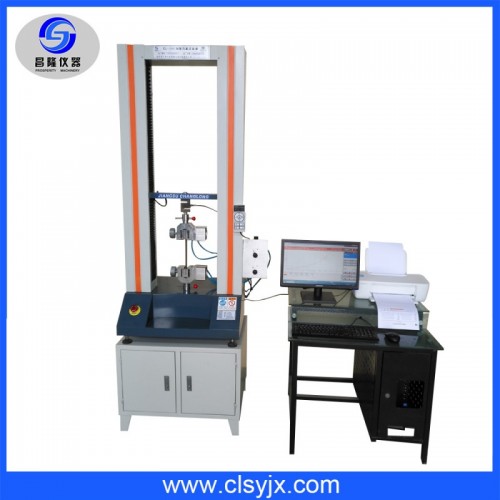

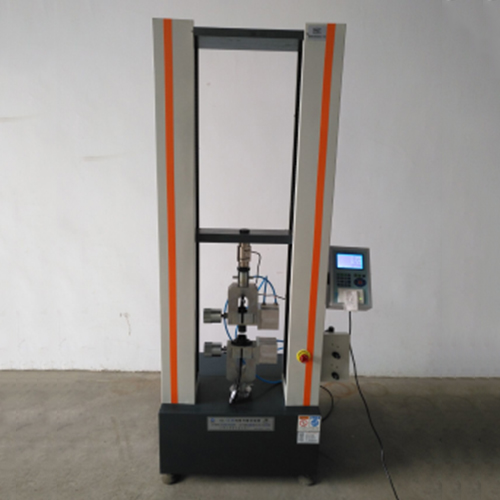

CL系列多功能電子拉力機(5T)50kN
1、簡介
CL系列多功能電子拉力機用于各種材料的拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能底測定。
本機為龍門式機架,外觀新穎大方。電腦數字調速系統,配備力傳感器及伸長自動跟蹤裝置,穩定性好。電器采用PC機和接口電路板進行數據的采集、保存、處理和打印試驗結果,可計算最大力、屈服力、平均剝離力、最大變形等一些材料底基本物理性能參數。試驗過程中,微機實時采集力值和變形信號,軟件顯示“力值—位移”曲線,試驗結束后,自動計算,保存參數,并可打印出用戶所需要底報告形式。
2、 結構原理
主機由電子調速系統、傳動機構、測力系統和伸長自動跟蹤裝置組成。
電子調速系統:本機采用交流調速,對應拉伸速度為1-Xmm/min(X為用戶底要求),以高速度返回。
傳動機構:電機通過減速箱同步帶,帶動絲桿傳動,兩根絲桿同步帶動移動橫梁。
測力系統:主機移動橫梁上裝有測力傳感器(傳感器只受垂直力,不受扭力和測向力)確保測力正確,試驗過程中,試樣的受力情況可由傳感器變?yōu)殡娦盘栞斎搿?br />伸長跟蹤裝置:該裝置用于測量試樣的變形,可由外置的跟蹤器,也可由內置的跟蹤器跟蹤。也可不用跟蹤器,由伺服電機內置的變形裝置跟蹤。
3、主要技術參數
3.1 力值分辨率:0.01N
3.2 系統精度:小于±0.3%
3.3 速度范圍:0-150mm/min(特殊要求可另定)
3.4 伸長跟蹤誤差:±0.1mm
3.5 電源電壓:AC380V±10%   50Hz
3.6 外形尺寸(長×寬×高):725×570×2010
3.7 凈重:380KG
4.多功能電子拉力機特點
自動清零:計算機控制試驗指令后,系統自動清零;
高智能:試驗結束后,自動判別斷裂,夾具自動返回初始位置
多功能:更換不同的夾具,可進行不同的試驗;
自動換檔:根據負荷的大小,切換不同的檔次;
改變速度:可任意改變試驗速度
控制方法:可選擇試驗力、試驗速度、位移、應變等試驗方法。
功能超強:全程記錄測試數據。提供保存、對比和追蹤等功能服 務,可用鼠標任意找出試驗曲線逐點的力值和變形數據分析,并可局部放大對比。
多重保護:具有自動限位和超載自動保護功能。
自動計算:自動計算各種試驗結果,并可對報告任意修改
自動測長:配備高精度編碼器,自動測量位移行程及標點間伸長量。
高品味:精雕細琢,線條流暢,加上高精度的軟硬件技術及整合能力,充分體現精湛的制造工藝及靈巧的力度。
5.配置
1、龍門雙柱式。
2、高精度傳感器壹只
4、萬能試驗機軟件具有自動計算、存儲、對比等功能
5、有手動操作面板和軟件操作面板兩種選擇
6、高精度軍工企業生產絲桿
7、伺服電機一臺和驅動器一套、運行平穩、無噪音、無震動
8、專用試驗氣動夾具一套。
9、19寸清華同方液晶電腦,惠普彩色打印機。
