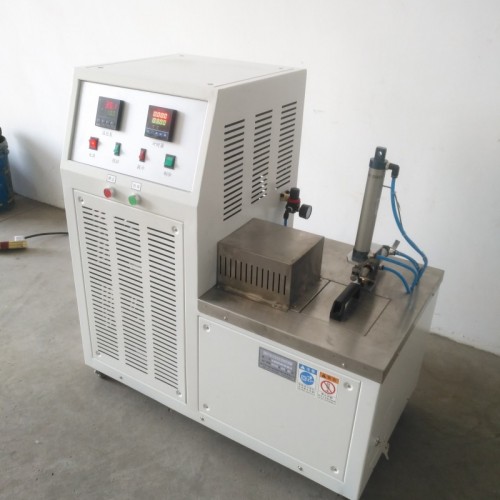

CL-1006低溫脆性沖擊試驗儀
全國熱線
0514-86235668 13773399642
產品詳情
一、用途
CL-3003型數顯懸臂梁沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定。是化工行業、科研單位、大專院校用于材料性能檢測的理想試驗設備。
二、特點
本沖擊試驗機主要技術參數符合ISO180、GB/T1843、JB/T8761等標準的要求。數顯直觀、可直接計算沖擊能量和強度，自動補償損耗，可顯示實際角度和角度峰值或能量，結構簡單、操作方便、數據正確是本試驗機的幾大特點。
三、技術參數
11、使用溫度（15-35）℃
12、電源：AC220±10% 50HZ
13、沖擊速度：3.5m/s
沖擊能量： 5.5J、11J、22J分別為選配
14、
15、沖擊擺力矩：Pd5.5=2.9474N·M
Pd11=5.8949N·M
Pd22=11.7898N·M
16、精度：角度（0.01°） 能量 （0.001J）
17、擺錘預揚角：150°±1°
18、打擊中心距：335mm
19、沖擊刀刃圓角半徑：0.8±0.5mm
10、沖擊刀刃至鉗口上面距離：22±0.2mm
11、試樣類型、尺寸**試樣為1型，為優選型。 （單位mm）
A型缺口 45°±1° 缺口底部半徑 R0.25±0.05mm
A型缺口 45°±1° 缺口底部半徑 R1±0.05mm
試樣類型 長度L 寬度B 厚度D
基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 極限偏差
1 80 ±2 10 ±0.2 4 ±0.2
2 63.5 ±2 12.7 ±0.2 12.7 ±0.2
3 63.5 ±2 12.7 ±0.2 6.4 ±0.2
4 63.5 ±2 12.7 ±0.5 3.2 ±0.2
四、結構與性能
本試驗機由機身、沖擊擺、試樣支座、測量裝置、操縱機構等部分組成
1、機身：由一個橫梁、角度定位機構、水平儀組成。
2、沖擊擺：由一個上連接套、擺桿、擺錘、定位塊、沖擊刀刃等組成。擺錘能量由1個主擺錘及3套配重砝碼組成。配重砝碼有3套分別為5.5J、11J、22J配重（配重砝碼上均有鋼印顯示）。用戶根據需要分別可以選擇不同的配重砝碼。
3、試樣支座：由鉗口支座、鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當的擺錘能量。
4、操縱機構：由釋放機構、手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。
5、測量裝置：由一個數顯采集系統組成。將試樣受沖擊后所消耗的能量顯示出來。沖擊能量按下面的公式計算：
E=Pd (cosβ-cosα)
式中：Pd——沖擊白力矩（常數）
α——沖擊擺預揚角實測值（常數）
β——沖擊后升角
本試驗中，只要測出升角β可以計算出能量E值。本試驗機的數顯系統就是根據以上原理設計出來的，因此可以直接讀出**數據。
