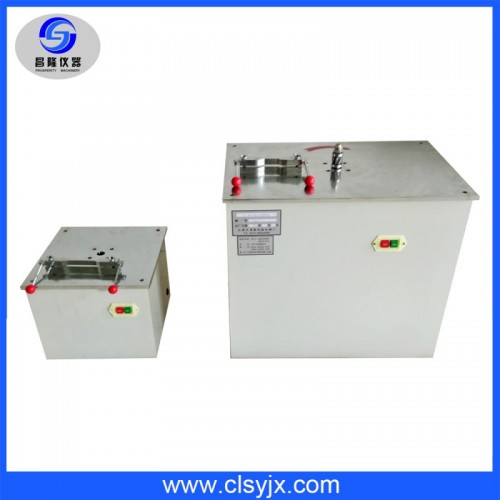

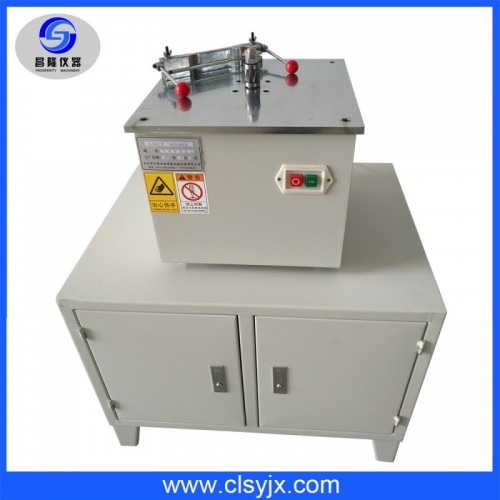

啞鈴制樣機
全國熱線
0514-86235668 13773399642
產品詳情
一、用途
啞鈴制樣機可以制取下列試樣：
1、GB/T1040-92“塑料拉伸性能試驗方法”中規定的I、II型啞鈴型試樣。
2、GB8802-88“硬聚氯乙烯（PVC-U）管材及管件維卡軟化溫度測定方法”及GB1633-79“熱塑性塑料軟化點（維卡）試驗方法”中規定的厚度＞6mm的維卡試樣。
3、試樣總長≤250mm，寬20~50mm，厚≤10mm的長條試樣。
4、用戶要求的其他形狀的試樣。
二、使用方法
1、制取試樣毛坯，其尺寸為：
I型試樣：總長150±1.0，寬≥22
II型試樣：總長115±1.0，寬≥27
維卡試樣：總長≤50±1.0，寬10+0.25
長條試樣：總長≤250±1.0，寬=要求尺寸+大于2mm的加工量
2、試樣毛坯的裝卡
I、II型及長條試樣毛坯直接裝入相應夾具內夾緊，夾緊力不可過大，避免夾具變形，只要能將試樣毛坯夾住即可，另外各方面應盡量對稱，以使加工量均勻。
維卡試樣毛坯按下述方法裝卡：
當管材壁厚＞6mm，≤8mm時，按圖一所示裝卡部位夾緊。
當管材壁厚＞8mm時，按圖二所示裝卡部位夾緊，此時試樣
伸出夾夾具的量H應小于5mm，一次裝卡加工完后，松開夾具將試樣按箭頭方向推出小于5mm的一段，夾緊后再繼續加工，直到小于8mm時在按圖一所示裝卡部位夾緊后進行最后一次加工。
按上述方法制取的試樣臂厚為4mm。
1、試樣的加工
接通電源，移動電源開關，使刀具軸轉起來，從頂部向下觀察時刀具軸應逆時針轉
動。同時觀察刀具安裝是否正確，即刀刃的方向應與回轉方向一致。
I、II型試樣的加工是將裝好的試樣毛坯的夾具向刀具方向靠近，以手工送進方式進行加工，并注意夾具要與刀具上、下的定位軸承外圓貼緊。一面加工完后、將夾具轉180°再加工另一面，即可完成加工。
維卡試樣的加工與上述相似，只是加工中夾具不需轉180°，只在一面加工即可完成。
長條試樣的加工，首先松開緊固螺釘，左右移動定位板的位置，根據被加工試樣的寬度，調整尺寸L值
L=1/2試樣寬度+9
尺寸L調整好后，將定位板緊固，即可進行加工，加工中夾具要與定位板緊密貼緊送進夾具進行加工，一面加工完后，將夾具轉180°再加工另一面即可完成制備工作。如加工短試樣時，為避免夾具變形，可多個試樣同時加工或在夾緊后的空余處加一
同樣厚度的片與試樣一起夾緊。
一、 注意事項
1、試樣加工中要采取逆銑方式，即夾具移動方向要與刀具回轉的線速度方向相反。
2、試樣加工量大的部位要分幾次加工，夾具一次移動中的加工量不可過大。
3、加工中夾具的移動速度盡量保持均勻，且不可太快。
4、加工中要注意安全，人手要盡量遠離刀具，更不可相接觸。
5、加工中需要一不小于1KW的吸塵器將切屑吸除（用管形吸頭）吸頭用臺面上的卡子壓住，吸口對著出屑的切線方向。
二、 維護保養
1、機器不使用時要擦干凈，并注意防塵。
2、機器每半年應對面板下部的軸承用10#機油潤滑一次，可在面板上與主軸的間隙處注油即可。
三、機器外形尺寸
長×寬×高=400mm×400mm×350mm
